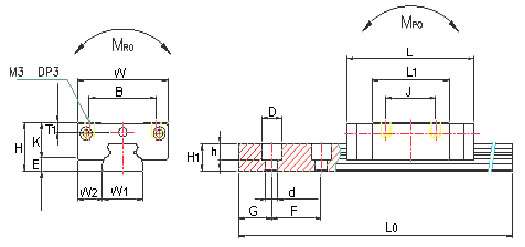

首页 >> 直线导轨 >> SBC直线导轨产品型号表示 >> SBM-N/W外形尺寸表 |
型 号 |
安 装 尺 寸 |
滑 块 尺 寸 |
高 |
E |
W2 |
W3 |
宽 |
长 |
安 装 孔 |
L1 |
T |
K |
T1 |
注油栓 |
H |
W |
L |
B × J |
M |
安装孔 |
SBMN(S)9 |
10 |
2.2 |
5.5 |
- |
20 |
29 |
15×10 |
M3×3 |
18 |
3.5 |
7.8 |
2.3 |
Φ1 |
SBMN(S)12 |
13 |
3 |
7.5 |
- |
27 |
37.6 |
20×15 |
M3×3.5 |
23 |
5 |
10 |
2.7 |
Φ1 |
SBMN(S)15 |
16 |
4 |
8.5 |
- |
32 |
45.5 |
25×20 |
M3×4 |
29 |
6 |
12 |
3.1 |
Φ2.7 |
SBMW(S)9 |
12 |
3.7 |
6 |
- |
30 |
42.3 |
21×12 |
M3×3 |
27 |
4.5 |
7.8 |
2 |
Φ1 |
SBMW(S)12 |
14 |
4 |
8 |
- |
40 |
48.4 |
28×15 |
M3×3.5 |
30.9 |
5 |
10 |
2.4 |
Φ1 |
SBMW(S)15 |
16 |
3.7 |
9 |
23 |
60 |
57.5 |
45×20 |
M3×4.5 |
38.9 |
6 |
12 |
2.6 |
Φ2.7 |
型 号 |
导 轨 尺 寸 |
负 荷 能 力 |
重 量 |
宽 |
高 |
间距 |
螺 孔 |
G |
导轨最大长度L0Max |
动负载 |
静负载 |
静态力矩(kgf.m) |
滑块 |
导轨 |
W1 |
H1 |
F |
d×D×h |
碳 |
不锈钢 |
C(N) |
C0(N) |
MR0 |
MP0 |
Mr0 |
(kg) |
(kg/m) |
SBMN(S)9 |
9 |
5.3 |
20 |
3.5×6×3.3 |
7.5 |
1400 |
610 |
1,420 |
2,900 |
1.06 |
0.52 |
0.52 |
0.018 |
0.32 |
SBMN(S)12 |
12 |
7.5 |
25 |
3.5×6×4.5 |
10 |
1400 |
610 |
2,450 |
3,626 |
1.5 |
0.82 |
0.89 |
0.031 |
0.6 |
SBMN(S)15 |
15 |
9.5 |
40 |
3.5×6×4.5 |
15 |
1400 |
610 |
4,018 |
5,978 |
3.08 |
1.68 |
1.83 |
0.063 |
1.01 |
SBMW(S)9 |
18 |
7.5 |
30 |
3.5×6×4.5 |
10 |
1500 |
610 |
2,450 |
3,920 |
3.67 |
1.66 |
1.66 |
0.03 |
0.99 |
SBMW(S)12 |
24 |
8.5 |
40 |
4.5×8×4.5 |
15 |
1500 |
610 |
4,020 |
6,080 |
4.86 |
1.75 |
1.9 |
0.055 |
1.42 |
SBMW(S)15 |
42 |
9.5 |
40 |
4.5×8×4.5 |
15 |
1500 |
610 |
6,660 |
9,800 |
13.97 |
3.6 |
3.9 |
0.124 |
2.93 |
|
|
